Два режими роботи

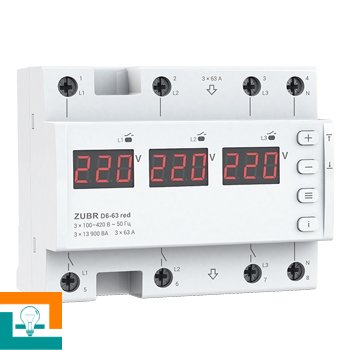

Реле напруги ZUBR D6 red призначений для захисту побутового та промислового електрообладнання (в т.ч. трифазних електродвигунів) і може працювати в режимах: однофазної або трифазного навантаження.
У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі і в разі аварії на одній з фаз, буде виключена тільки аварійна фаза. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!
У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і в разі аварії на одній з фаз, будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле з контактором!
Під час роботи реле вимірює і відображає діюче значення напруги на кожній з фаз. Всі настройки і значення аварійних відключень зберігаються в незалежній пам'яті.
Вигідне рішення і 6 модулів в щиті
Фінансово ZUBR D6 red вигідніше, ніж три однофазних реле напруги. До того ж воно компактне і займає 6 стандартних модулів в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).
Точність вимірювання і професійна модель виключення навантаження
ZUBR D6 red використовує метод вимірювання напруги в мережі - True RMS. Він значно знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.
ВАЖЛИВО! Якщо ви звіряє показання реле з вашим вимірювальним приладом, перевірте, щоб принцип вимірювання вашого приладу теж був True RMS. Інакше свідчення реле і вашого вимірювального приладу можуть відрізнятися. Якщо ви все ж більше довіряєте своїм измеряемому приладу, то показання реле можна відкоригувати поправкою в показаннях напруги на екрані реле ± 20 В.
Ви можете задіяти професійну модель затримки часу виключення. Вона дозволяє не відключати обладнання при безпечних за величиною і тривалості відхиленнях напруги.
Безпека і комфорт в користуванні
Реле напруги ZUBR D6 red оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу перевищить 70 ° С.
Ви можете подивитися температуру всередині корпусу в будь-який момент, для моніторингу стану реле.
Ви можете заблокувати кнопки управління реле, щоб ніхто випадково не змінив параметри його роботи.
Ви можете відключити екрани реле в режимі очікування, щоб комфортно використовувати реле в житловому приміщенні. У разі аварії на якійсь із фаз, екран буде блимати.
Додаткова безпека обладнання
В ZUBR D6 red реалізовані нові функції, використання яких додатково попередить вихід з ладу захищається техніки за рахунок зменшення повторних спрацьовувань реле:
регульоване максимальну кількість спрацьовувань захисту поспіль;
регульований гістерезис по напрузі.
Журнал аварійних спрацьовувань
Журнал здатний зберігати в незалежній пам'яті 99 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування термозахисту). Щоб оцінити стан і якість вашої електромережі, ви можете скинути журнал вручну. Так можна проаналізувати характер і частоту аварій за певний проміжок часу. Журнал також скидається при зміні режиму роботи реле (однофазної і трифазного навантаження).
Технічні характеристики ZUBR D6 red
Категорія продукції: Реле напруги
Струм, А: 3х63
Спосіб монтажу: На DIN-рейку
Кількість фаз: 3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозахист: ЕстьTrueRMS: Є
Проф. затримка відключення: Є
Нижня межа напруги: 120-210 В
Верхня межа напруги: 220-280 В
Номінальна потужність навантаження: 3 x 13 900 ВА
Час відключення навантаження при зниженні напруги: 0,1-10,0 з (> 120 В), не більше 0,04 с (<120В)
Час відключення навантаження при перевищенні напруги: не більше 0,04 с
Час затримки включення навантаження: 3-600 з
Перекіс (асиметрія) фаз: 10-80 В
Час відключення при перекосі фаз: 0-30 з
Напруга живлення: 3 х 100-420 В ~ 50 Гц
Маса: 0,43 кг ± 10%

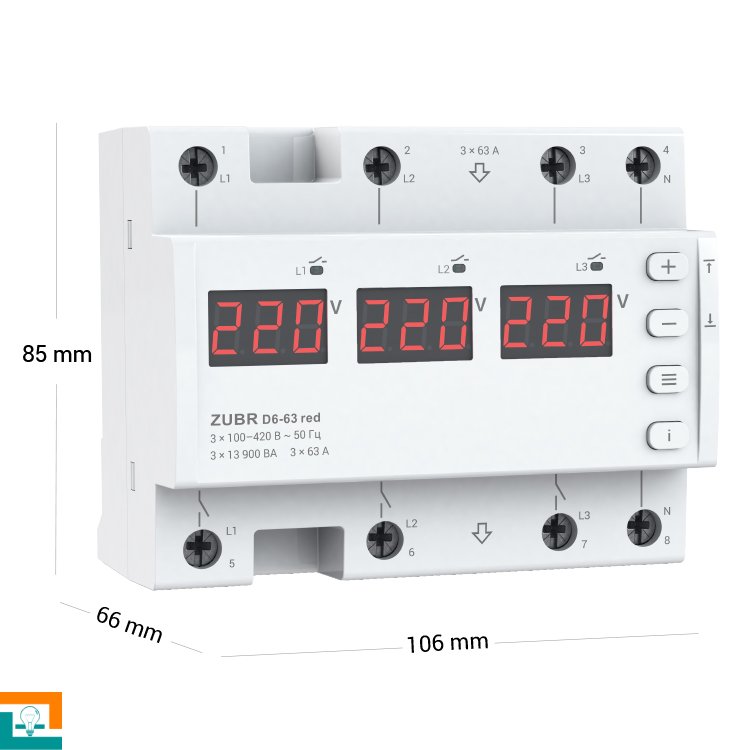

Габаритні розміри (Ш х В х Г): 106 х 85 х 66 мм
Кількість комутацій під навантаженням, не менше: 10 000 циклів
Кількість комутацій без навантаження, не менше: 500 000 циклів
Ступінь захисту по ГОСТ 14254: IP20
Потужність, ВА: більше 10 000
Комплект поставки: реле - 1 шт, гарантійний талон, інструкція і техпаспорт - 1 шт, пакувальна коробка - 1 шт
